Мониторинг конструкций





Что такое СМК?

Система мониторинга конструкций (СМК) — это комплексное техническое решение, предназначенное для непрерывного контроля состояния строительных конструкций, сооружений и зданий.

СМК позволяет выявлять и решать проблемы на ранней стадии и предотвращать разрушение объектов или аварии. Она используется для контроля различных параметров, таких как деформации, напряжения, температура, влажность, вибрации и других воздействий.

Мониторинг несущих конструкций — это процесс непрерывного наблюдения за состоянием технических сооружений, используемых для поддержки зданий, мостов, небоскрёбов и других объектов. Он позволяет определить возможную потенциальную опасность, связанную с изменениями в свойствах конструкций, а также рационально использовать ресурсы для ремонта и модернизации строительных объектов.



Цели мониторинга конструкций:

  • Повышение безопасности и функциональности существующих конструкций.
  • Размещение датчиков в ходе строительных работ позволяет оценивать состояние конструкции и её отдельных элементов в динамике.
  • Оценка целостности сооружения после землетрясений и аварий.
  • Организация своевременного технического обслуживания, что позволяет снизить вероятность форс-мажоров.
  • Сбор данных о реалистичных характеристиках конструкций, которые могут помочь в разработке более совершенных моделей в будущем.
трагедия трансвааль парк


Как работает эта технология



1.

Система мониторинга несущих конструкций разрабатывается на этапе проектирования зданий и сооружений, устанавливается в процессе их строительства и используется на стадии эксплуатации.

  • Позволяет контролировать безопасность и надёжность объекта на всех этапах его жизненного цикла.
  • Помогает выявить ошибки проектирования и избежать ошибок при строительстве.
  • Даёт чёткое представление о текущем состоянии здания или сооружения и прогнозирует возможные угрозы целостности его конструкций.
  • Позволяет чётко спланировать сроки, порядок и бюджет на проведение профилактических работ.
  • Сохраняет безопасность людей, которые используют объект в процессе жизнедеятельности.
  • Увеличивает эксплуатационный срок объекта и повышает его экономическую выгоду.

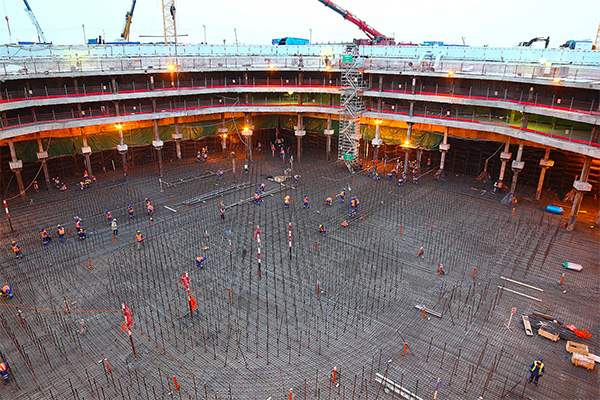

установка датчиков в процессе строительства


2.

Измерительные приборы и датчики — главные источники данных. В режиме реального времени они поставляют в систему мониторинга информацию о внешних воздействующих   объект факторах: метеорологической ситуации и состоянии окружающей среды; о конструкционном состоянии фундамента, несущих конструкций, инженерных систем. Технология поддерживает подключение всех типов датчиков современных мировых производителей, температура воздуха, сила ветра, осадки, сейсмическая активность, состояние грунтов и грунтовых вод, напряжённость конструкций.

Оборудование для мониторинга

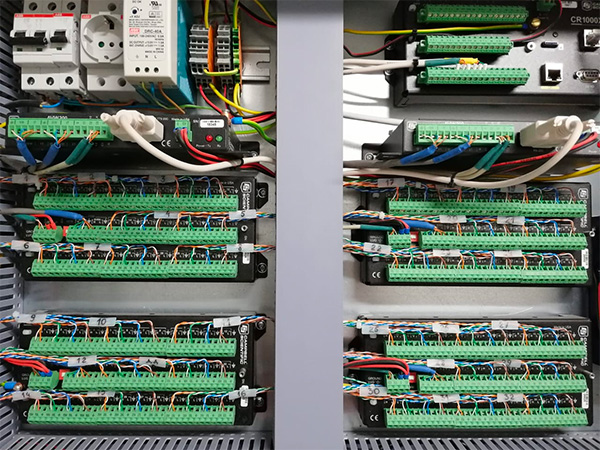

Измирительные приборы и датчики SODIS Lab


3.

За хранение и анализ данных отвечает серверная части системы мониторинга, с применением технологий BIM-моделирования, математического моделирования и искусственного интеллекта. BIM-модель является базой данных, содержащей полную информацию об объекте и каждом его элементе. Математическая модель объекта служит инструментом для выполнения расчётов по нагрузкам, деформациям и угрозам. Она позволяет выявить «слабые» места на объекте, вычислить критические значения и параметры оценки. Возможности системы позволяют анализировать большие объёмы данных в онлайн- и офлайн-режимах, настраивать правила обработки и прогнозирования.

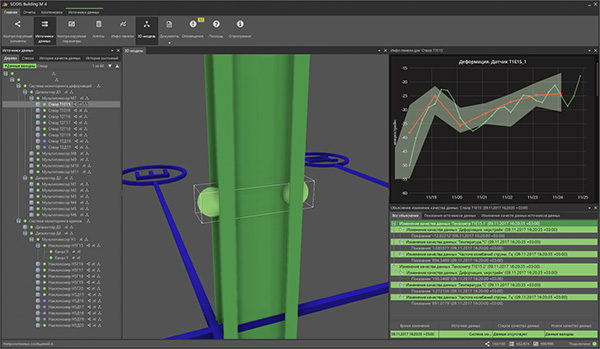

Передача данных от датчиков системе SODIS Building


4.

Данные с датчиков и измеримые параметры, проанализированные и сопоставленные с предельными критериями безопасности на сервере, передаются в управленческую часть системы — на операторское рабочее место. Здесь установлено специальное программное обеспечение, позволяющее проводить непрерывный мониторинг в режиме реального времени. Система отображает текущее состояние объекта и оповещает о нештатных ситуациях. Позволяет оперативно принимать решения.

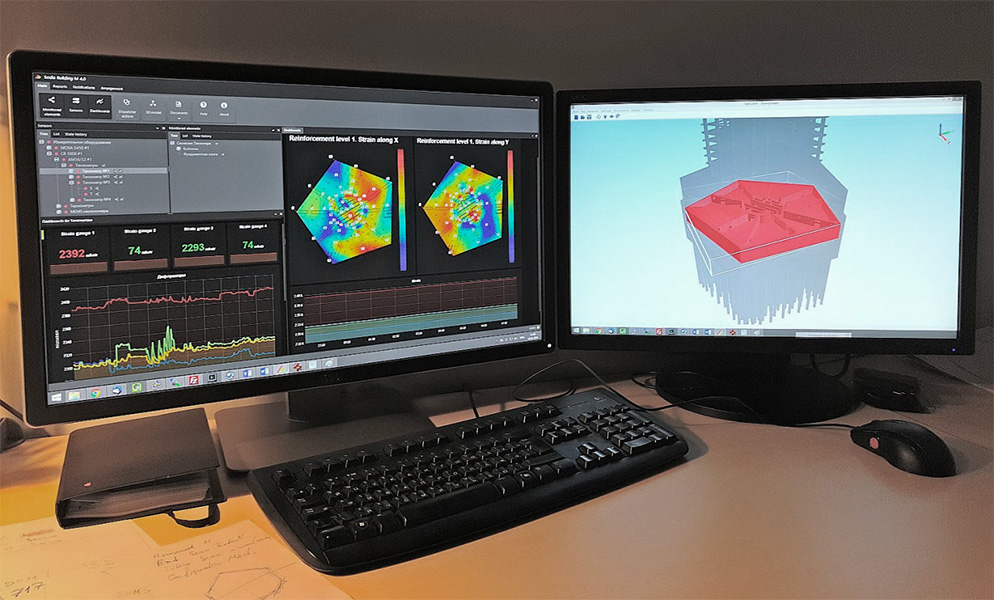

Рабочее место SODIS Building


logo-sbm

Платформа SODIS Building M

Система мониторинга конструкций SODIS Building M объединяет в себе контролируемые элементы, датчики и настраиваемые параметры мониторинга, большие объёмы данных и алгоритмы их обработки, технологии визуализации и BIM-модель здания. Такой подход позволяет минимизировать участие технических специалистов в процессе мониторинга.

Узнайте о возможностях системы



СМК на стадионе «Екатеринбург Арена»

Футбольный стадион «Екатеринбург Арена» — один из крупнейших спортивных объектов, ставший местом проведения чемпионата мира по футболу в России. На объекте используется система мониторинга деформационного состояния, установленная специалистами «СОДИС Лаб».

ПО позволяет в любой момент получить доступ к текущим и историческим значениям напряжений, внутренних усилий, приращениям деформаций в точках установки датчиков.

Получаемые данные используются для расчёта таких показателей, как крены контролируемых пилонов, внутренние усилия и нормальные напряжения в сечениях кольцевых балок, частоты собственных колебаний конструкций каркаса здания и планово-высотные перемещения металлоконструкций покрытия.

На основании полученных данных система мониторинга в автоматическом режиме определяет техническое состояние объекта и уведомляет диспетчера о нештатных ситуациях.

Читайте в нашем блоге: «Как устроена система мониторинга «Екатеринбург Арены»

maxresdefault


Опыт внедрения SODIS Building M

Лахта центр — проекты СОДИС Лаб

Лахта Центр

Москва-Сити проекты СОДИС Лаб

Москва-Сити

Ахмат-Тауэр проекты СОДИС Лаб

Ахмат-Тауэр



Нормативы и требования ФЗ

В процессе проектирования и строительства различных объектов возникает множество вопросов о необходимости установки систем мониторинга строительных конструкций (СМК).

Основным документом, регулирующим вопрос о необходимости применения СМК в процессе строительства, является Федеральный закон от 30.12.2009 № 384-ФЗ. Его должны соблюдать все участники строительства. Безопасность зданий и сооружений должна соблюдаться на основе требований данного закона, а также стандартов и сводов правил, перечисленных в пунктах 1 и 7 статьи 6 № 384-ФЗ или требований специальных технических условий. В пункте 1 статьи 6 есть ссылка на перечень национальных стандартов и сводов правил, в результате применения которых на обязательной основе обеспечивается соблюдение требований № 384-ФЗ. Подробности в данной статье.



Нормативные требования по автоматизированному мониторингу:

Уникальные здания- || -Высотные здания - || - Гидротехнические сооружения - || -Хвостохранилища



Патенты

Инновационность технических решений и программных разработок компании «СОДИС Лаб» подтверждена и стандартизирована на государственном уровне и защищена патентами.

Патент на полезную модель 66525

Патент на полезную модель № 66525

Патент на полезную модель RU 66525 U1 «Система мониторинга технического состояния зданий и сооружений»

Патент на изобретение 2381470

Патент на изобретение № 2381470

Патент на изобретение RU 2381470 C2 «Способ мониторинга и прогнозирования технического состояния зданий и сооружений и система мониторинга и прогнозирования технического состояния зданий и сооружений (варианты)»

Патент на изобретение 2460980

Патент на изобретение № 2460980

Патент на изобретение RU 2460980 C2 «Способ мониторинга технического состояния строительных объектов»

Патент на изобретение 2460981

Патент на изобретение № 2460981

Патент на изобретение RU 2460981 C2 «Способ мониторинга и прогнозирования технического состояния строительных объектов»

Патент на изобретение 2557343

Патент на изобретение № 2557343

Патент на изобретение RU 2557343 C1 «Способ определения признаков и локализации места изменения напряжённо-деформированного состояния зданий, сооружений»

Патент на изобретение 2327105

Патент на изобретение № 2327105

Патент на изобретение RU 2327105 C2 «Способ контроля состояния конструкции здания или инженерно-строительного сооружения и устройство для его осуществления»
