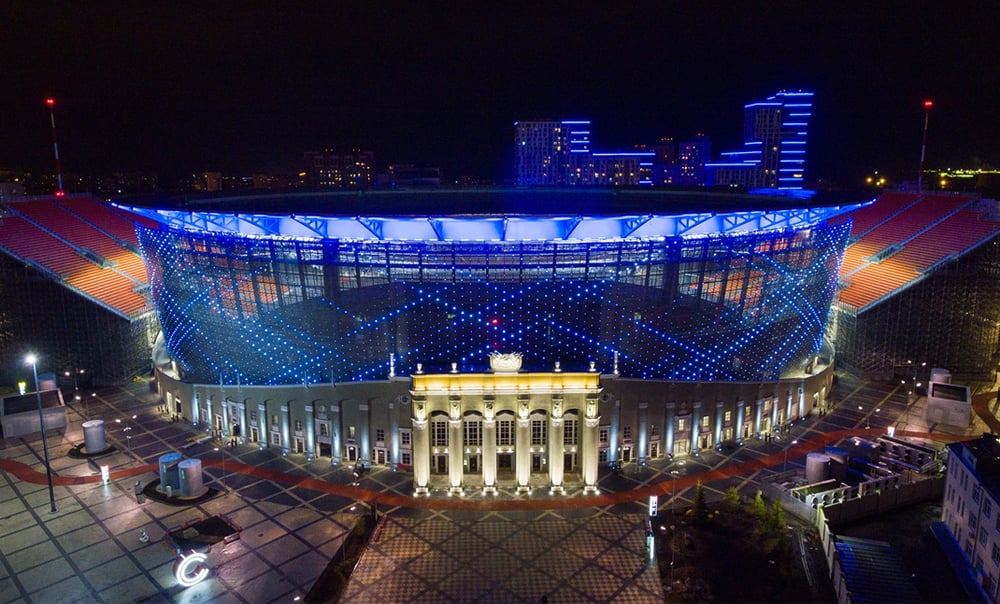

Стадион построен в середине 50-х, с 2006 года он пережил две масштабные реконструкции, которые позволили соблюсти требования FIFA для проведения чемпионата мира.

Специалисты «СОДИС Лаб» разработали и внедрили на объекте автоматизированную систему мониторинга деформационного состояния объекта (СМДС), в которую входит комплекс программно-аппаратных средств для обработки информации и сеть наклономеров, тензометров, акселерометров, роботизированного тахеометра и метеостанции.

В состав системы мониторинга деформационного состояния спортивного сооружения включены системы мониторинга угловых перемещений (кренов), деформаций и контроля колебаний (динамического мониторинга), система геодезического мониторинга (контроля перемещений) и система погодного мониторинга.

Единая информационная система обеспечения автоматизированного мониторинга, установленная на объекте, включает в себя модули для сбора результатов измерений, высокопроизводительные базы данных для хранения метрик, метаданных и информации о проекте, сервисы расчёта и визуализации параметров напряженно-деформированного состояния, компоненты для самодиагностики оборудования, интерфейс разработки приложений для комплексного анализа данных и трёхмерную модель объекта.

В составе СМДС «Арены» разработаны:

• база данных оборудования, содержащая информацию о калибровочных коэффициентах и «нулевых» замерах, эксплуатационную документацию и фотографии приборов;
• база КЭ, включающая типы конструкций, деформационные характеристики материалов, геометрические характеристики сечений, координаты точек установки датчиков;
• модули обработки «сырых» данных, реализующие правила расчёта КП;
• представление информации в виде графиков, индикаторов на 3D-модели;
• мнемосхемы с правилами определения знаков (направлений) внутренних усилий и перемещений, с точками расчёта напряжений;
• система оповещения оперативного персонала о нештатных ситуациях.

PDF: читать статью

Как устроена система мониторинга «Екатеринбург Арены»

Антитеррористическая защищённость объекта

Специалисты «СОДИС Лаб» в рамках разработки проектной документации также подготовили комплекс мероприятий и решений по обеспечению антитеррористической защищённости объекта.

При проектировании арены на первом этапе была разработана концепция обеспечения безопасности и антитеррористической защищённости объекта с учётом всех требований, утверждённых нормативными правовыми актами правительства РФ.

На втором этапе в соответствии с утверждённой заказчиком концепцией был разработан соответствующий раздел проектной документации. При его разработке учитывались не только требования, утверждённые постановлением правительства РФ от 6 марта 2015 г. № 202 «Об утверждении требований к антитеррористической защищённости объектов спорта и формы паспорта безопасности объектов спорта», но и требования правил обеспечения безопасности при проведении официальных спортивных соревнований, утверждённых постановлением правительства РФ от 18 апреля 2014 г. № 353.
