Система мониторинга инженерных систем (СМИС)



Что такое СМИС?

Структурированная система мониторинга и управления инженерными системами зданий и сооружений (СМИС) — это программно-аппаратный комплекс, осуществляющий сбор, обработку информации о различных параметрах состояния систем инженерно-технического обеспечения объекта мониторинга с целью своевременного выявления дестабилизирующих факторов, автоматизации процессов эксплуатации, а также передачи сообщений об угрозах или фактах возникновения аварий или чрезвычайных ситуаций в соответствующие органы повседневного управления РСЧС — единая государственная система предупреждения и ликвидации чрезвычайных ситуаций — для принятия решений по их предупреждению или ликвидации последствий чрезвычайных ситуаций.

диспетчер СМИС


Основной целью СМИС является минимизация человеческих и материальных потерь при ЧС и пожаре.

Это становится возможным за счёт более оперативного информирования сотрудников объекта, соответствующих служб и подразделений, органов управления силами и средствами пожарной безопасности и ликвидации последствий стихийных бедствий.

Согласно расчётам специалистов внедрение на объекте системы мониторинга инженерных систем зданий и сооружений снижает риск

0%

возникновения ЧС и безвозвратных потерь населения

0%

материальных потерь



Когда требуется СМИС?



Внедрение СМИС предусматривается нормативными требованиями для потенциально опасных, особо опасных, технически сложных и уникальных объектов.

Сегодня комплексные ИТ-решения становятся повсеместно востребованы и финансово доступны на стадии эксплуатации для любых зданий и сооружений, а не только для сложных объектов.

Существует ряд объектов строительства, для которых внедрение СМИС напрямую предусматривается положениями нормативных документов. Регулируется данный перечень п. 4.9 ГОСТ Р 22.1.12-2005.

СОДИС Лаб СМИС стадиона

К таким объектам относятся:

СМИС на высотных зданиях и сооружениях

высотные здания и сооружения

СМИС для исторических построек

исторические постройки

СМИС для уникальных конструкций

уникальные конструкции

СМИС на промышленных комплексах

промышленные комплексы

СМИС для стадиона

стадионы

СМИС для аэропорта

аэропорты

СМИС для гидроэлектростанции

гидроэлектростанция

СМИС на объектах атомной энергетики

объекты атомной энергетики

СМИС для моста

мосты

СМИС для тоннеля

тоннели

СМИС для подземных и надземных переходов

подземные и надземные переходы

СМИС для нефтегазовой инфраструктуры

нефтегазовая инфраструктура

СМИС на объектах традиционной энергетики

объекты традиционной энергетики

СМИС для морской инфраструктуры

морская инфраструктура

Ознакомьтесь с правовыми разъяснениями



Комплексное решение SODIS Building FM

повышает оперативность принятия решений, обеспечивает снижение рисков при эксплуатации объектов, оптимизирует расходы на содержание и эксплуатацию, повышает капитализацию управляющей компании и привлекательность объекта для инвесторов и арендаторов.


Узнайте о возможностях платформы

sodis building fm логотип


Из чего состоит СМИС.
Этапы создания.





СМИС включает в себя девять основных блоков (подсистем):

1.

Подсистема приёма и обработки данных о работе систем инженерно-технического обеспечения объекта

2.

Подсистема оценки рисков реализации угроз

3.

Подсистема реагирования на террористические угрозы

4.

Подсистема управления доступом и регистрации действий пользователя

5.

Подсистема самодиагностики и резервирования

6.

Подсистема протоколирования

7.

Подсистема контроля проведения планово-предупредительных работ по обслуживанию систем инженерно-технического обеспечения объекта

8.

Автоматизированное рабочее место диспетчера СМИС

9.

Подсистема взаимодействия с внешними службами и органами управления РСЧС

Узнайте больше о подсистемах СМИС



Этапы создания СМИС:

  1. Проектная документация.
  2. Рабочая документация.
  3. СМР (строительно-монтажные работы).
  4. ПНР (пусконаладочные работы).
  5. Ввод в эксплуатацию.
этапы создания СМИС


Проектирование СМИС

Создание СМИС состоит из нескольких основных этапов. Каждый этап может быть скорректирован вследствие возникновения новых данных и условий.

В «СОДИС Лаб» мы осуществляем проектирование СМИС в соответствии с требованиями стандарта организации СТО 30226569.002-2015 «Структурированная система мониторинга и управления инженерными системами зданий и сооружений. Общие требования к построению и внедрению» и действующими нормативными документами. Наш стандарт разработан с учётом ГОСТ Р 22.1.12-2005 «Безопасность в чрезвычайных ситуациях. Структурированная система мониторинга и управления инженерными системами зданий и сооружений. Общие требования», но дополнительно включает в себя требования и положения, повышающие эффективность СМИС при решении поставленных перед ней задач.



Проектирование ООО «СОДИС Лаб» СМИС на основании СТО 30226569.002-2015 позволяет нашим клиентам получить положительное заключение органов государственной экспертизы (Главгосэкспертизы, Мосгосэкспертизы).



ГлавгосэкспертизаМосгосэкспертиза





Разработка проектной документации стадии «П»


Необходимые исходные данные для разработки стадии «П» СМИС:

  • задание на проектирование объекта;
  • специальные технические условия (если есть);
  • состав проектной документации;
  • раздел проектной документации «Архитектурные решения»;
  • разделы проектной документации с решениями по системам инженерно-технического обеспечения объекта.


На этапе проектирования стадии «П» СМИС

  1. Производится анализ необходимых смежных разделов проектной документации.
  2. Определяется перечень систем инженерно-технического обеспечения объекта, подлежащих мониторингу со стороны СМИС.
  3. Определяется место размещения аппаратно-программных средств СМИС.
  4. В зависимости от детальности проработки разделов проектной документации, формируется перечень сообщений, передаваемых данными системами в СМИС. Этот перечень уточняется на стадии рабочей документации.
  5. Разрабатываются частные технические задания для обеспечения функционирования СМИС на объекте:
    • задания на проектирование архитектурных решений и инженерного обеспечения помещений с аппаратно-программными средствами СМИС;
    • задание на сопряжение систем инженерно-технического обеспечения объекта со СМИС.


Разработка рабочей документации


Необходимые исходные данные для разработки рабочей документации:

  • Перечень основных комплектов рабочих чертежей.
  • Раздел рабочей документации «Архитектурные решения».
  • Разделы рабочей документации с решениями по системам инженерно-технического обеспечения объекта.


На этапе проектирования рабочей документации

  1. Уточняются и детализируются основные технические решения, принятые в проектной документации СМИС.
  2. Формируются перечни основных типов оборудования подлежащих мониторингу СМИС и сообщений, передаваемых в СМИС от систем инженерно-технического обеспечения объекта.
  3. Формируется перечень выходных сообщений СМИС, передаваемых в органы РСЧС.
  4. Разрабатываются рабочие чертежи и приложения с решениями:
    • по интеграции и сопряжению систем инженерного обеспечения объекта со СМИС;
    • по архитектуре и составу СМИС;
    • по организации охранной системы для стойки и помещения серверной СМИС;
    • по размещению оборудования СМИС на объекте.


Внедрение СМИС на объекте

После завершения работ по разработке проектной и рабочей документации СМИС осуществляются строительно-монтажные (СМР) и пусконаладочные работы (ПНР), а также проводятся необходимые испытания системы.

1. СМР

При выполнении СМР осуществляется оснащение объекта оборудованием СМИС в соответствии с рабочей документацией.

оборудование СМИС

2. ПНР

При выполнении ПНР осуществляется интеграция СМИС с системами инженерно-технического обеспечения объекта, разрабатываются алгоритмы автоматизации процессов эксплуатации и оценки рисков возникновения ЧС для объекта.

интеграция СМИС

3. Индивидуальные испытания СМИС

После завершения ПНР проводятся индивидуальные испытания СМИС, при проведении которых осуществляется проверка работоспособности СМИС в режиме передачи сообщений от систем инженерно-технического обеспечения объекта, с последующим осуществлением функции по автоматизации процессов эксплуатации и оценки рисков возникновения ЧС.

индивидуальные испытания СМИС

4. Комплексные испытания СМИС

Следующим этапом по внедрению СМИС являются комплексные испытания, при которых осуществляется проверка передачи сигнала от СМИС в органы РСЧС.

передача сигнала от СМИС в РСЧС

5. Опытная эксплуатация

По завершении индивидуальных и комплексных испытаний СМИС проходит опытную эксплуатацию на предмет выявления сбоев и ошибок.

испытание СМИС

6. Ввод в постоянную эксплуатацию

В случае успешного прохождения опытной эксплуатации осуществляется окончательный этап внедрения СМИС путём ввода в постоянную эксплуатацию.

ввод СМИС в эксплуатацию

Ознакомьтесь с нашими проектами



Возможности СМИС



Автоматизация процессов эксплуатации

Помимо решения задач, предусмотренных «классической» СМИС в соответствии с требованиями ГОСТ Р 22.1.12-2005, СМИС, разработанная ООО «СОДИС Лаб» в рамках выполнения положений СТО 30226569.002-2015 предусматривает автоматизацию процессов эксплуатации. Помимо эффективного и существенного облегчения работы эксплуатирующей организации на объекте, это значительно «усиливает» функцию СМИС по оценке рисков возникновения ЧС.

автоматизация процессов эксплуатации здания c СМИС СОДИС Лаб


Автоматизация процессов эксплуатации предназначена:

  • для сокращения временных и трудовых издержек деятельности по сбору и получению сведений по объекту эксплуатации, состоянию его элементов, регламентным и текущим работам, формированию документации и отчётов;
  • для повышения качества предупреждения неисправностей и аварий на объекте эксплуатации;
  • для повышения оперативности устранения неисправностей и аварий на объекте эксплуатации;
  • для улучшения качества обслуживания пользователей объекта;
  • для обеспечения возможности эффективного контроля показателей деятельности службы эксплуатации.


Подсистема контроля проведения планово-предупредительных работ по обслуживанию систем инженерно-технического обеспечения объекта выполняет следующие функции:

  • осуществляет учёт, контроль проведения регламентных и внеплановых работ по техническому обслуживанию;
  • осуществляет ведение реестра эксплуатационной документации и работу с эксплуатационной информационной моделью объекта;
  • проводит фиксацию и контроль выполнения внеплановых работ по ремонту и техническому обслуживанию;
  • формирует перечень необходимых внеплановых работ при возникновении нештатной ситуации;
  • осуществляет формирование отчётности для анализа эффективности работы службы эксплуатации и проверку работы на предмет соответствия требованиям по обеспечению безопасной эксплуатации объекта.


Оценка рисков возникновения ЧС на объекте

Для оценки рисков возникновения ЧС в СМИС закладывается модель развития различных негативных сценариев. Данная модель реализовывается в виде дерева отказов. Например, СМИС фиксирует возникновение неисправностей в системах, которые отвечают за предотвращение гибели людей при пожаре: неисправности систем дымоудаления, управления вертикальным транспортом, пожарного водоснабжения, пожарной сигнализации, блокирование людей в помещениях / лифтах, блокировки доступа пожарных подразделений к очагу пожара и др. СМИС анализирует, насколько эта неисправность влияет на развитие возможных негативных сценариев. При необходимости оповещает диспетчера о высокой степени вероятности возникновения ЧС, а также выдаёт рекомендации по её предупреждению.

СМИС СОДИС Лаб — оценка рисков возникновения чрезвычайных ситуаций


СМИС от «СОДИС Лаб»

В чём отличие от конкурентов?

«СОДИС Лаб» оказывает весь спектр услуг по разработке СМИС, включая: проектирование, поставку, монтаж и пусконаладку, эксплуатацию и техническое обслуживание системы мониторинга.

Наша СМИС полностью соответствует требованиям нормативных документов, успешно проходит государственную экспертизу и сдачу государственным органам. Мы успешно реализовали более полусотни проектов по созданию СМИС.

Наша СМИС выполняет не только мониторинг, но и оценку рисков возникновения ЧС на объекте, что предусмотрено ГОСТ Р 22.1.12-2005, тем самым обеспечивая должный уровень безопасности на объектах и минимизируя неблагоприятные правовые риски и последствия для застройщиков и собственников.

СМИС от «СОДИС Лаб» позволяет автоматизировать и контролировать процессы технической эксплуатации, потому что мы понимаем, что своевременное и качественное обслуживание инженерных систем — это неотъемлемая часть безопасности.



В основе программного обеспечения SODIS Building FM лежит информационная модель здания, на которой отображается состояние инженерных систем и конструкций объекта. Данная информация, собранная в одном месте, является хорошей основой для создания автоматизированной системы эксплуатации.

Узнайте о возможностях платформы

диспетчер sodis building fm

Используемые технические решения и продукция ООО «СОДИС Лаб» по СМИС защищены патентом и имеют сертификат соответствия.

Патентом РФ на полезную модель № 82048 СМИС

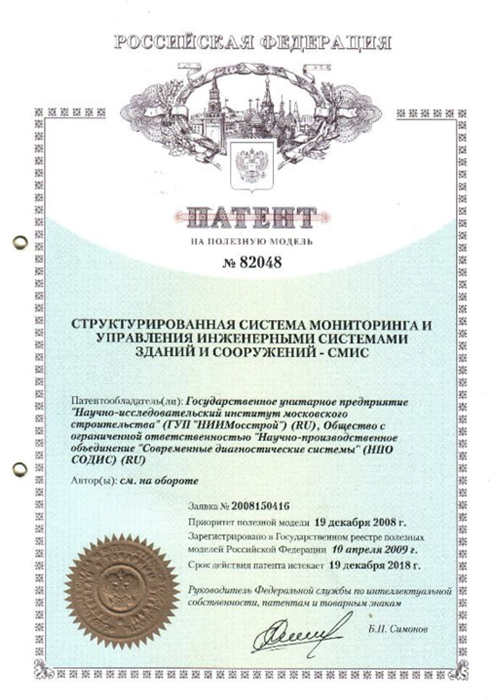

Патент на полезную модель № 82048

Патент РФ на полезную модель от 19.12.2008 № 82048 «Структурированная система мониторинга и управления инженерными системами зданий и сооружений — СМИС»

SODIS Building FM сертификат соответствия

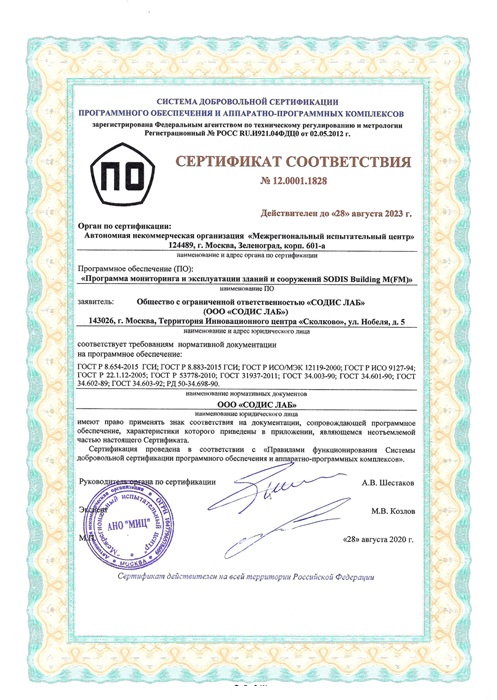

Cертификат соответствия требованиям № 12-0001-1828

Программное обеспечение SODIS Building FM имеет сертификат соответствия требованиям ГОСТ Р 22.1.12-2005

скачать pdf

(по запросу)



SODIS Building FM имеет готовые решения по сопряжению с известными системами автоматизации и диспетчеризации, поддерживает современные протоколы для интеграции.

siemens bosch Honeywell logo Болид opc da opc a&e opc ua


Эксперты компании «СОДИС Лаб» поделятся опытом проектирования СМИС


Cориентируем вас в теме, обсудим и сделаем предложение.
