Разработка раздела системы мониторинга конструкций (СМК)



Мы осуществляем проектирование СМК в соответствии с требованиями действующих в России нормативных документов. Согласно законодательству, ответственность за мониторинг технического состояния здания возлагается на собственника (190-ФЗ от 29.12.2005 ст. 55.25). Порядок проведения мониторинга регулируется целым рядом нормативно-правовых документов.
Подробнее эта тема освещена в данной статье.



Автоматизированная система мониторинга строительных конструкций

необходима для постоянного контроля технического состояния зданий и сооружений в ходе их эксплуатации и выявления негативных процессов на ранней стадии.

Одной из ключевых задач при проектировании автоматизированной системы мониторинга является разработка экономически эффективного решения, которое бы решало задачу безопасной эксплуатации сооружения эффективными методами.

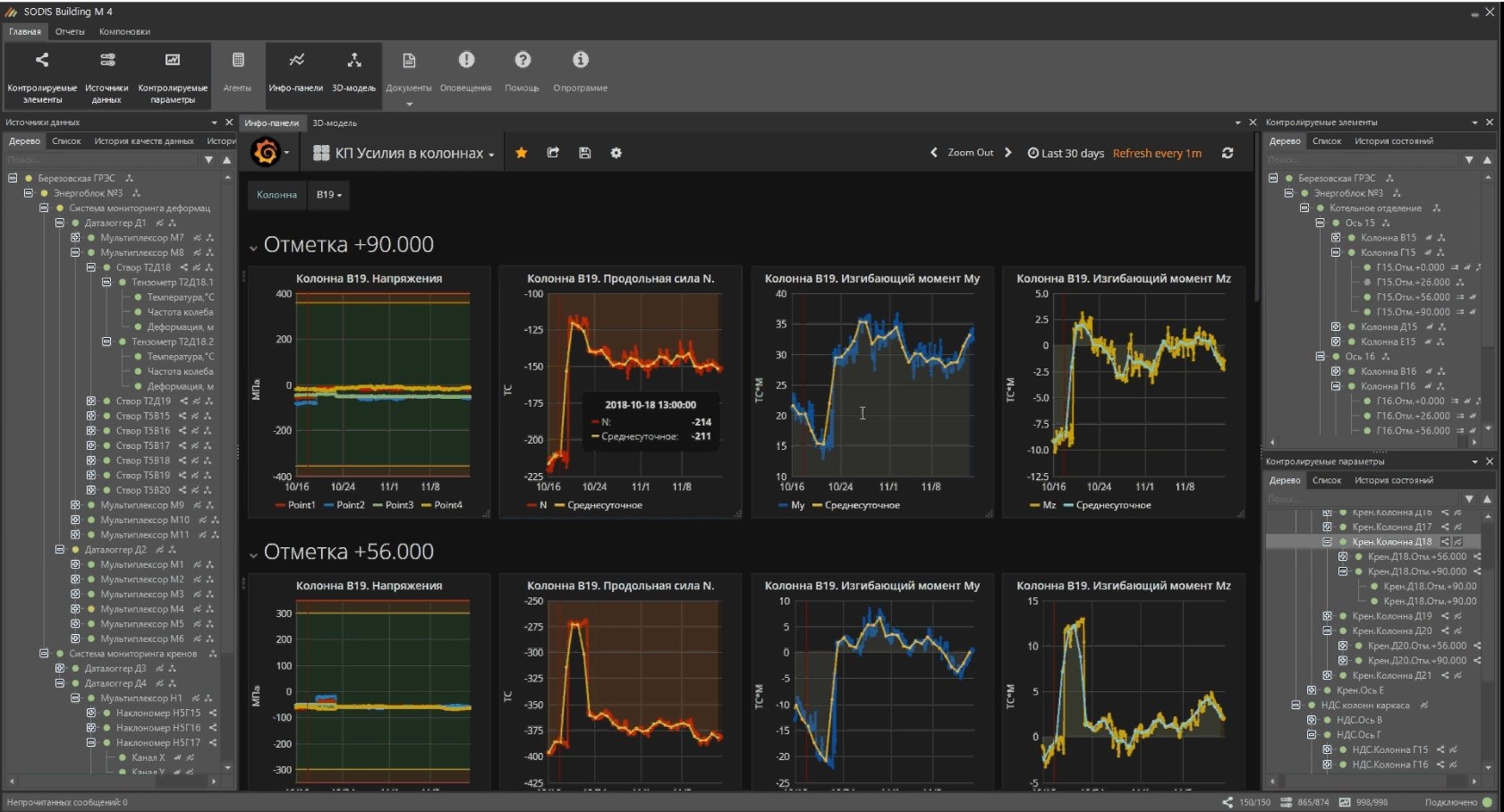

sbm-1-1


Разработка индивидуального обоснования для индивидуального объекта нецелесообразна, так как это трудоёмкий процесс, требующий анализа многих факторов и обобщения опыта применения систем на объектов подобных типов. Пример таких расчётов приведён в нашей статье в блоге. Решение о выборе измерительных методов и оборудования для СМК принимается на основании экспертных оценок разработчика системы или сторонних консультантов. Для этого необходим многолетний опыт реализации систем мониторинга на практике.

Решение о конфигурации системы мониторинга принимается исходя из технических характеристик и объёма инвестиций. Проект создаётся с учётом специфики строительных процессов в нашей стране и возможностей создаваемой системы для дальнейшего обслуживания в ходе жизненного цикла здания и сооружения.



Разработка проекта автоматизированной системы мониторинга ведётся в два этапа.



1. Стадия «Проект»

На этой стадии проводится оценка возводимого объекта и разрабатываются основные технические решения по мониторингу: выбираются контролируемые элементы и параметры, подбираются измерительные технологии и методы автоматизации измерений, принимаются решения по программному обеспечению СМК, готовится укрупнённая спецификация и сметы.

Результат направляется в органы экспертизы в составе проектной документации.



Состав проекта СМК

Пояснительная записка:

  • общие сведения;
  • нормативные ссылки;
  • проектные решения по выбору контролируемых элементов и параметров;
  • проектные решения по комплексу технических средств и его размещению на объекте;
  • организационные требования к персоналу, регламенту мониторинга, режимам функционирования.

Графическая часть:

  • структурная схема;
  • планы расстановки оборудования с дополнительными сведениями, необходимыми для подготовки проектных смет;
  • спецификация оборудования и материалов.

Прилагаемые материалы:

  • архитектура СМК;
  • задание в смежные разделы на электроснабжение, сети связи, на оборудование помещений и др.;
  • выписка СРО;
  • прочие материалы.

Сметная документация

Сметная документация выполняется в федеральных или региональных расценках.



Исходные данные для разработки раздела СМК

  1. Задание на проектирование объекта.
  2. Состав проектной документации.
  3. Материалы по генеральному плану.
  4. Строительный генеральный план.
  5. Материалы по специальным техническим условиям на проектирование (при наличии).
  6. Отчёт об инженерно-геологических изысканиях.
  7. Материалы по проектной документации:
    • по архитектурному разделу;
    • по конструктивным разделам, включая расчётные тома;
    • по разделам инженерного обеспечения объекта;
  8. BIM-модель (архитектурная + конструктивная).

Исходные данные представляются заказчиком в электронном виде в формате *.pdf и в редактируемых форматах (формат *.xls, *.doc, *.dwg, *.rvt).



2. Стадия «Рабочая документация»

На этой стадии актуализируются решения по расстановке датчиков, подбираются модели оборудования, разрабатываются узлы крепления, указываются схемы подключения оборудования, уточняются методы прокладки кабельных линий с учётом решений по отделке помещений. Готовится детальная спецификация и при необходимости — детальные сметы на выполнение работ.



Состав проекта СМК

  • Общие указания и требования к производству работ.
  • Детализированная структурная схема.
  • Планы с указанием мест установки оборудования и прокладки кабельных линий.
  • Узлы крепления, деталировки.
  • Кабельный журнал.
  • Электрические схемы и схемы внешних подключения.
  • Детальная спецификация.
  • Смета (при необходимости).


Исходные данные для разработки рабочей документации:

  1. Ведомость основных комплектов рабочих чертежей.
  2. Материалы по рабочей документации:
    • по архитектурному разделу;
    • по конструктивным разделам;
    • по разделам инженерного обеспечения объект.
  3. 3. BIM-модель (архитектурная + конструктивная).


Специалисты «СОДИС Лаб» имеют многолетний опыт разработки проектов мониторинга. Десятки систем, выполненных по нашим проектам, были успешно внедрены на крупнейших объектах Москвы, Петербурга, Сочи, Екатеринбурга и многих других городов.



Все проекты



Наша компания предоставляет комплекс продуктов и услуг для проектных организаций. Мы являемся разработчиком программного обеспечения для подготовки проектной документации и автоматизации технического документооборота. В портфель софтверных продуктов ГК «СОДИС Лаб» входит облачная платформа для создания проектной документации SODIS Docs и решение SODIS Building CM для автоматизации ключевых процессы управления и документооборота.


Специалисты ГК «СОДИС Лаб» имеют большой опыт разработки различных разделов проектной документации, которые требуют высокой квалификации и специализированных знаний, в том числе разделы ТБЭО, СМК и СМИС.
