Берёзовская ГРЭС

Система онлайн-мониторинга несущих конструкций (СМК)



beryozovskaya



Заказчик: ПАО «Юнипро»

Генподрядчик: АО «Институт «Оргэнергострой»

Цель проекта: разработка СМК

Решение: SODIS Building M



Берёзовская ГРЭС — самая мощная тепловая электростанция Красноярского края. Установленная мощность 2400 МВт (три энергоблока по 800 МВт). Строительство станции началось в 1976 году, а запуск первого энергоблока состоялся в декабре 1987 года.



Уникальный объект промышленного строительства

  1. Берёзовская ГРЭС — единственная в России станция с энергоблоками мощностью 800 МВт, работающая на угле. Другие электростанции такого уровня мощности используют для работы газ.
  2. Станция имеет уникальную схему поставки топлива. Бурый уголь для работы станции добывается на соседнем Берёзовском месторождении, который поступает на станцию по двум открытым конвейерам. Длина каждого конвейера — 14 километров.
  3. Высота дымовой трубы электростанции — 370 метров. Это 1 место по высоте подобных объектов в России, и 5 место в мире.
  4. Подвесной котёл каждого из энергоблоков со вспомогательным оборудованием весит более 25 000 тонн. И достигает 120 метров в высоту.
ГРЭС

1 февраля 2016 года в энергоблоке № 3 Берёзовской ГРЭС произошёл пожар. В результате этой аварии были значительно повреждены несущие металлоконструкции каркаса здания главного корпуса и конструкции котла. Для восстановления работоспособности энергоблока требовались серьёзные технологические решения, которые бы оценили степень повреждений и позволили в дальнейшем безопасно провести ремонт столь уникального объекта. Команда «СОДИС Лаб», имеющая большой опыт разработки систем мониторинга несущих конструкций для уникальных объектов, приступила к проекту.

В ходе восстановительных работ сооружение главного корпуса энергоблока № 3 Берёзовской ГРЭС было оснащено системой мониторинга деформационного состояния несущих конструкций, разработанной нашей компанией. Система онлайн-мониторинга несущих конструкций (СМК) функционирует на объекте на основе ПО SODIS Building M с поддержкой BIM-модели здания, отображающей в режиме реального времени всю информацию об установленном на конструкциях оборудовании и любых возможных деформациях и повреждениях.



Этапы выполнения проекта

1.

На начальном этапе наши специалисты разработали предварительный проект системы мониторинга деформационного состояния несущих конструкций (СМК) каркаса здания главного корпуса, той части энергоблока, где произошла авария.

СМК-проект

2.

Далее разработали рабочую документацию (РД) «Система мониторинга деформационного состояния несущих конструкций каркаса здания главного корпуса в ячейке энергоблока № 3 (СМК)».

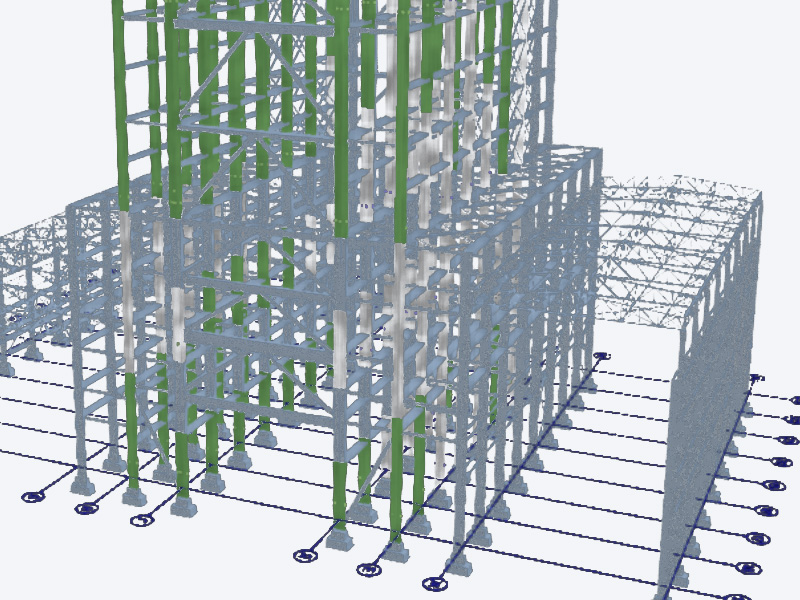

рабочая документация СМК Берёзовская ГРЭС

3.

На следующем этапе эксперты проконтролировали поставку оборудования и провели техническое сопровождение его монтажа, установили программное обеспечение SODIS Building M.

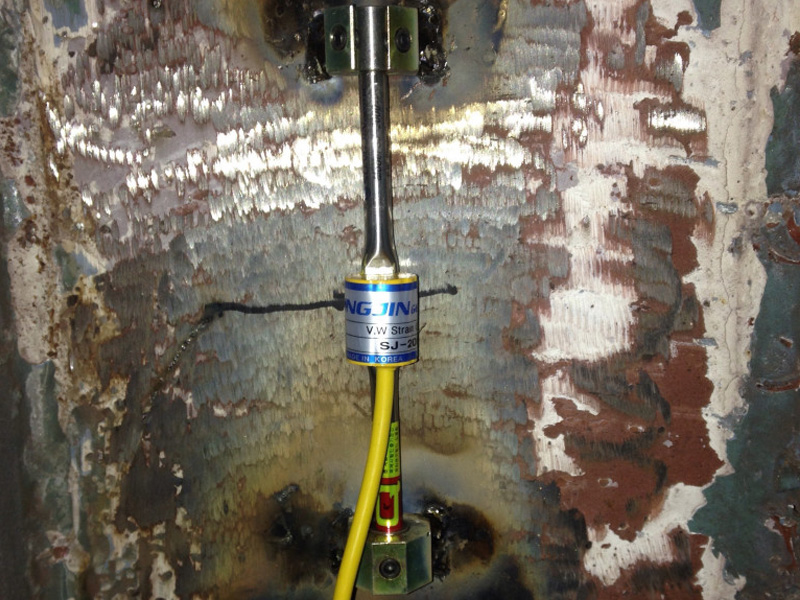

монтаж датчиков

4.

Выполнили пуско-наладочные работы системы сбора данных с датчиков СМК и программного обеспечения системы мониторинга SODIS Building M.

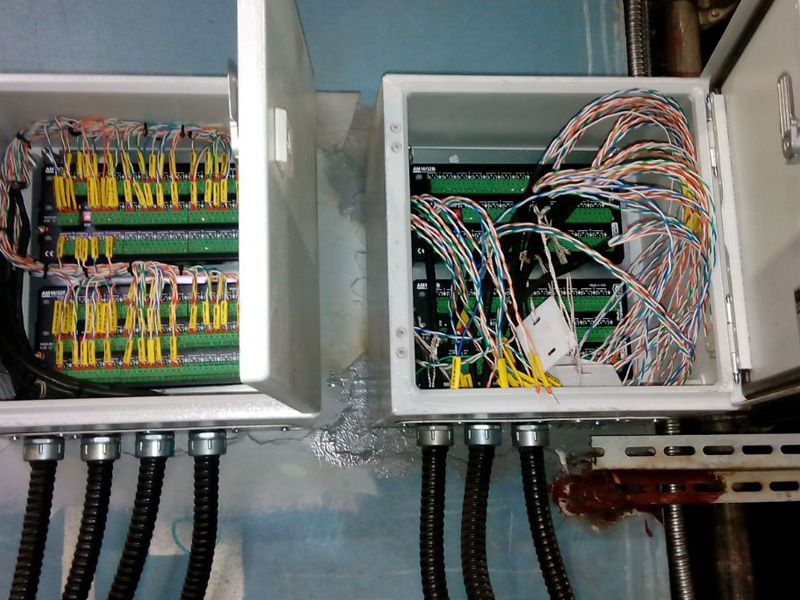

система сбора данных с датчиков СМК

5.

На объекте периодически отслеживали процесс выполняемых строительно-монтажных работ на предмет соответствия техническим решениям, заложенным в проектную документацию СМК.

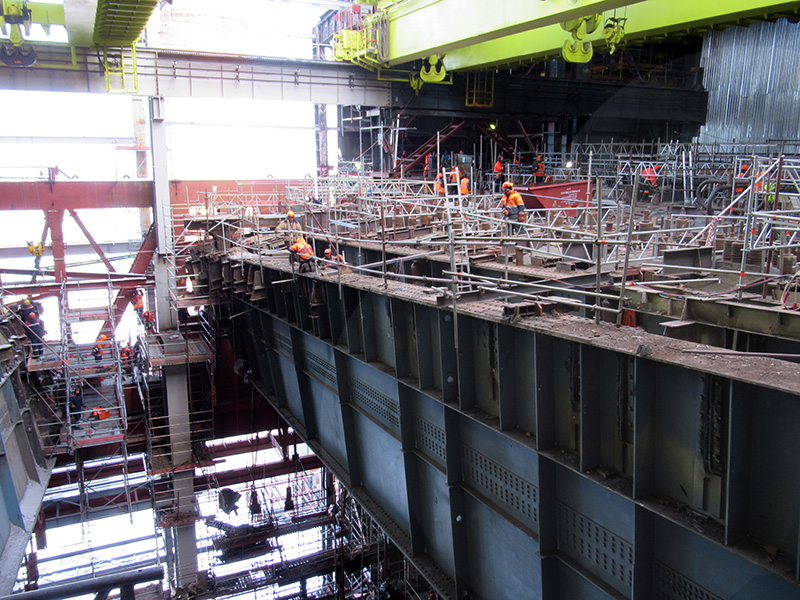

монтаж оборудования

6.

Специалисты «СОДИС Лаб» контролировали процесс бесперебойной работы системы мониторинга (СМК) с момента ввода в эксплуатацию и во время проведения ремонтно-восстановительных работ на объекте. Наша компания осуществляла сервисную поддержку и ежемесячно предоставляла заказчику отчёты о работе системы.

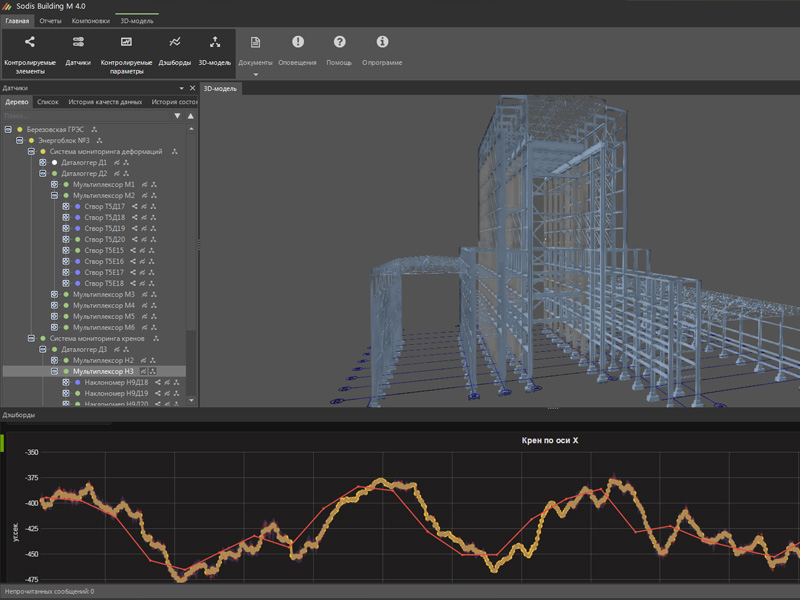

SODIS Building M


Результаты

В ноябре 2019 года ремонтно-восстановительные работы на энергоблоке № 3 Берёзовской ГРЭС завершились. Были проведены успешные испытания, безопасность которых обеспечивали наши специалисты. Все работы компании «СОДИС Лаб» по созданию «Системы мониторинга деформационного состояния несущих конструкций каркаса здания главного корпуса в ячейке энергоблока № 3 (СМК)» завершены.

На данный момент автоматизированная система мониторинга, развёрнутая на объекте компанией «СОДИС Лаб», в режиме реального времени успешно контролирует деформационное состояние каркаса котельного отделения энергоблока № 3 Берёзовской ГРЭС.

pdf  Благодарственное письмо



Смотрите на эту тему сюжет телеканала «Россия 24»

gres-ros24





Расскажем подробнее о возможностях разработки системы мониторинга для вашего проекта
