Недавно к нашей команде обратились коллеги с просьбой помочь организовать контроль и техническое сопровождение сложного комплекса испытаний свай для проектирования фундаментов высотного здания.

Сложность проекта заключается в том, что испытания проводятся одновременно на нескольких стендах, а работы выполняют разные подрядчики с различным уровнем технической подготовки. При этом на нас возложены функции:

  • контроля достоверности поступающих данных,
  • принятия решений об изменении программ испытаний,
  • подготовки независимой итоговой отчётности.

Практически ни один из подрядчиков не имеет достаточного опыта в построении отказоустойчивых систем. В итоге — частые сбои, отсутствие оперативной реакции, а вряде случаев — сокрытие проблем.

Мы быстро поняли: без централизованной системы контроля и автоматической
диагностики ошибок качественный результат невозможен.

Решение

Опираясь на наш многолетний опыт внедрения автоматизированных систем мониторинга конструкций, мы оперативно выстроили единый цифровой контур вокруг проверенных решений «СОДИС Лаб» на базе платформы SODIS M, собрав всю информацию в единую базу данных.

сваи1

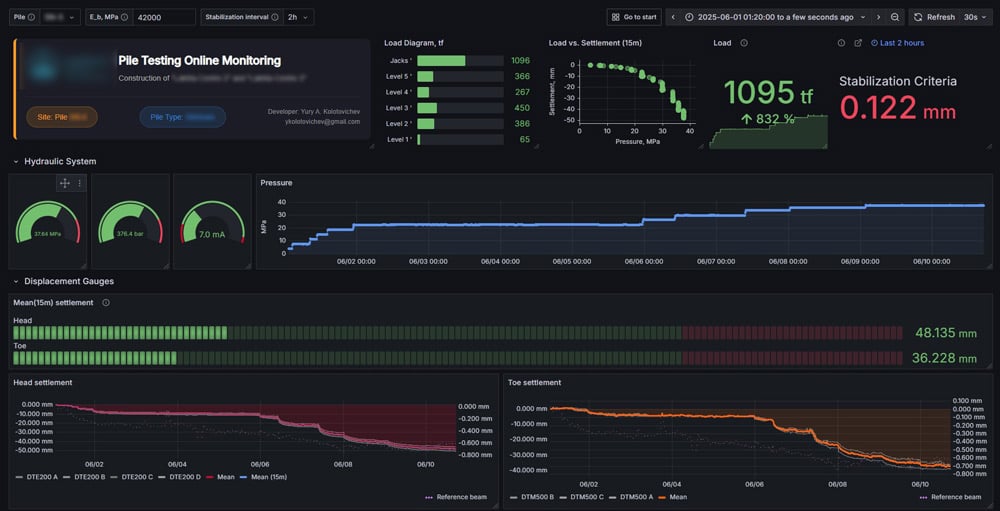

Рис. 1. Общий обзорный дашборд для испытаний свайных нагрузок — централизованное отображение всех активных испытательных стендов, статуса датчиков в реальном времени и критических оповещений.



Для разработки интерфейсов на данном проекте было принято решение использовать платформу Grafana.

Что умеет система:

1. Отображать все «сырые» измерения.
2. Контролировать параметры гидросистемы.
3. Строить онлайн-графики «нагрузка–осадка».
4. Отображать текущее усилие на сваю.
5. Рассчитывать критерии стабилизации по множеству условий.
6. Отслеживать перемещения головы и пяты сваи.
7. Мониторить состояние каналов и оборудования.
8. Автоматически строить эпюры напряжений вдоль сваи.
9. Быстро переключаться между дашбордами разных свай.
10. Контролировать шаги загружения / разгрузки.
11. Отслеживать выходы параметров за пределы.
12. Исключать неисправные каналы из расчётов.
13. Считать контактные напряжения.
14. Управлять климатом на стендах.
15. Поддерживать бумажные журналы.
16. Резервировать данные.
17. Оповещать подрядчиков о сбоях через Telegram-бот.
18. Обеспечивает доступ к панели в реальном времени.

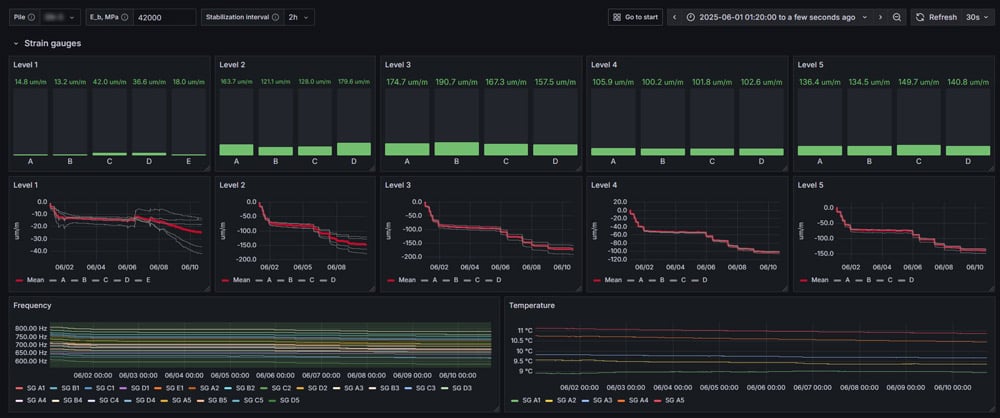

сваи2Рис. 2. Показания тензодатчиков

От прототипа — к критической информационной инфраструктуре

Проект сейчас в стадии активной реализации: подключены 5 стендов, их число растёт. За первую неделю эксплуатации наш инструмент стал полноценным центром управления испытаниями на площадке, который используют все участники процесса: от конечного заказчика до дежурного персонала подрядчиков. Именно такая архитектура обеспечивает гибкость и отказоустойчивость, необходимую в реальных строительных условиях.

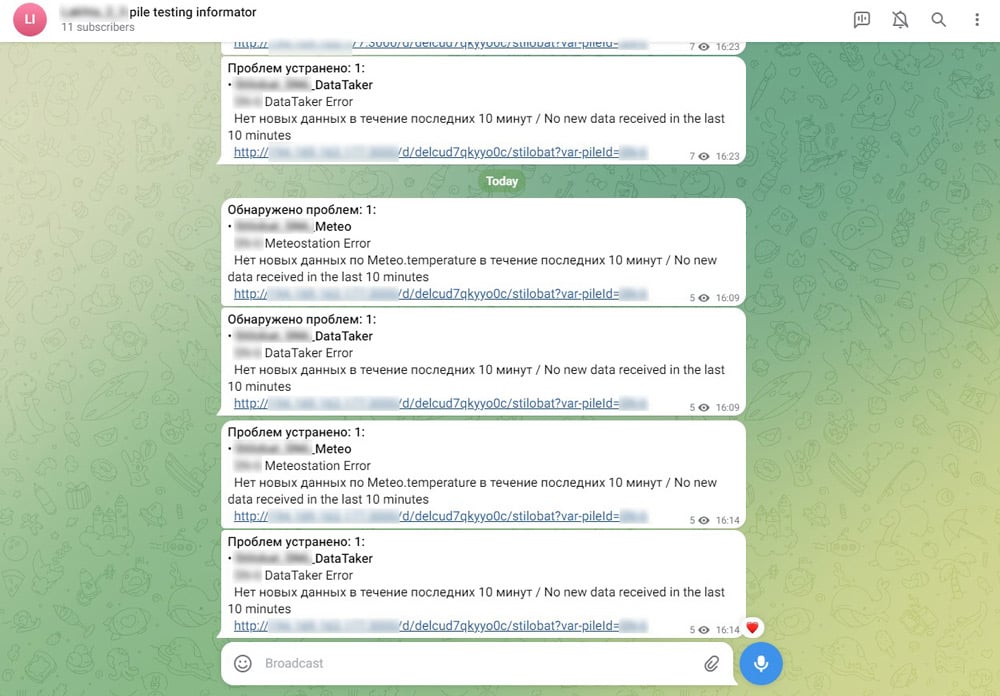

сваи3 Рис. 3. Работа Telegram-бота для оповещений


Как это расширяет возможности наших флагманских продуктов?

Платформа SODIS CM предназначена для управления строительными процессами и контроля качества. Данный опыт демонстрирует, что в cвязке с продуктами SODIS M обеспечивается:

  • Оперативное управление проектами — доступ к информации в реальном времени в разных разрезах для всех участников проектов.
  • Мониторинга испытаний конструкций — интеграция данных с разных источников.
  • Автоматизации отчётности — снижение ручного труда и ошибок.

Этот подход делает SODIS CM универсальным инструментом не только для задач управления строительством, но и для задач проведения испытаний ответственных конструкций на этапе проектировния.



SODIS Lab

Автор: SODIS Lab
