Обеспечение антитеррористической защищённости объекта
предназначены для выявления попыток проноса на охраняемый объект веществ и предметов, содержащих взрывчатые вещества (ВВ).
К таким средствам относятся приборы:

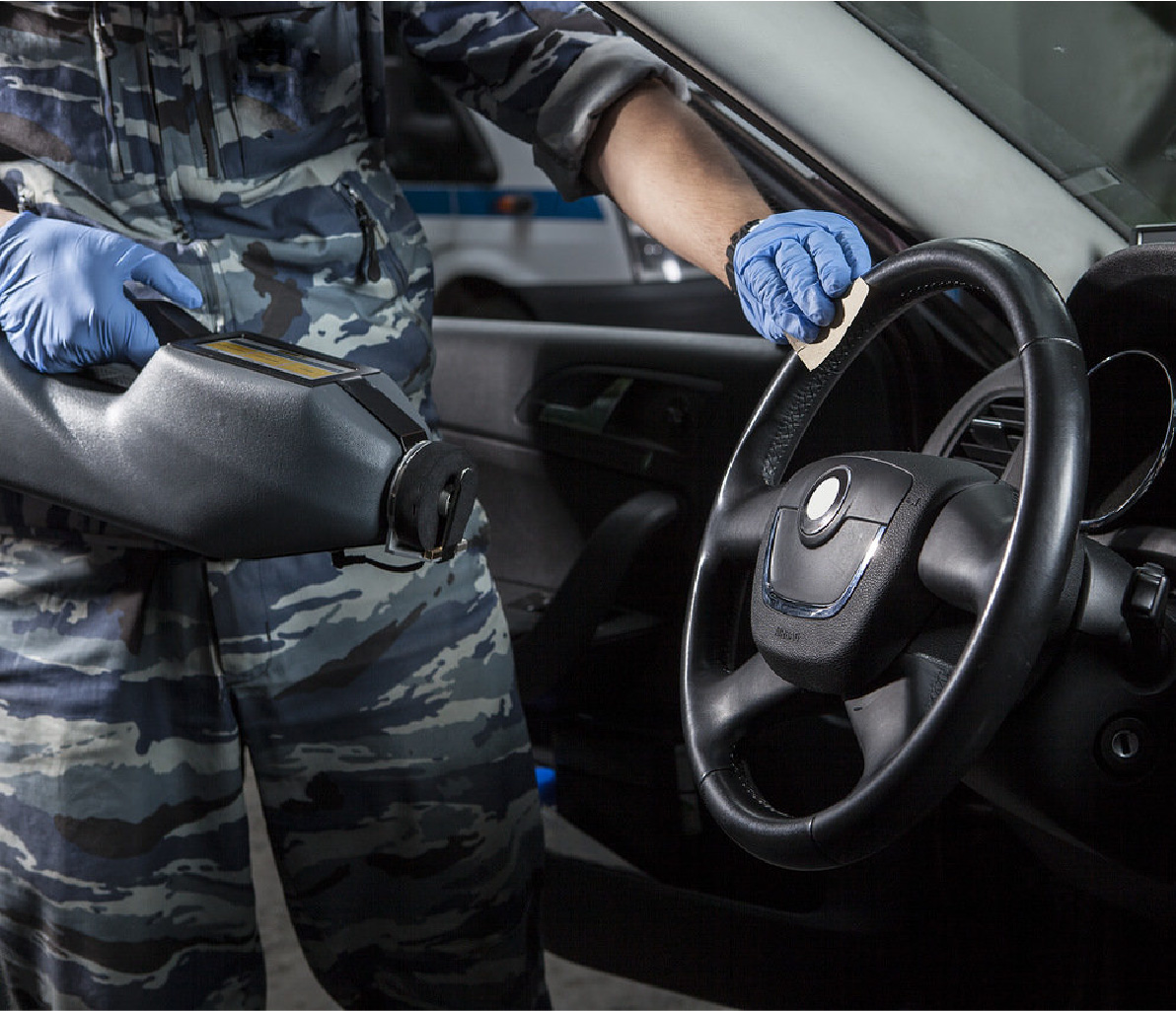

Газоаналитические приборы обнаруживают пары или микрочастицы взрывчатых веществ в пробах воздуха, отбираемых с помощью специальных приспособлений, и по принципу действия делятся на дрейф-спектрометры и газовые хроматографы.
Для работы газовых хроматографов необходим непосредственный отбор микрочастиц вещества, нагрев их до температуры испарения и последующий анализ на предмет наличия взрывчатых веществ.
Для работы дрейф-спектрометров достаточно бесконтактного (с расстояния 15–25 см) отбора проб воздуха в районе размещения предполагаемого заряда ВВ или взрывного устройства и анализа содержащихся в этих пробах паров ВВ.
Обнаружение ВВ ядерно-физическими приборами основано на регистрации рассеянного и вторичного излучений нейтронов и гамма-квантов, получаемых в результате облучения обследуемой среды потоком быстрых нейтронов, создаваемым (в современных приборах) изотопным источником. Наличие в отражённых полях определённого количества нейтронов и гамма-квантов, энергия которых лежит в определённых энергетических диапазонах, свидетельствует о наличии в обследуемом объёме водорода и азота, входящих в состав подавляющей части ВВ.
Химические экспресс-тесты в виде наборов аэрозольных баллончиков или капельниц обеспечивают решение задачи обнаружения и идентификации взрывчатых веществ по их следовым количествам на поверхностях предметов, одежде и руках человека, в том числе и в течение длительного времени (до нескольких месяцев) после прекращения контакта ВВ с обследуемой поверхностью. Пороговая чувствительность химических экспресс-тестов находится на уровне 1 × 10-5 г/см3. Как правило, эти средства используются для дополнительного обследования подозрительного объекта. Кроме того, у этих средств есть ограничения по сроку годности.
Портативный ионно-дрейфовый детектор «Кербер-Т»
Применяется для обследования территорий и объектов службами экологического контроля; контроля содержания вредных веществ в воздухе рабочей зоны; досмотра грузов, транспортных средств и людей при таможенном контроле (досмотре); досмотра подозреваемых лиц органами правопорядка; досмотра почтовых отправлений и др. Детектор может быть использован при обследовании территорий, помещений, передвижных объектов и грузов при таможенном и пограничном контроле, в экспертно-криминалистических лабораториях различных ведомств, аналитических лабораториях промышленных предприятий и научно-исследовательских учреждений.
Аналитический принцип детектирования | биполярная спектрометрия ионной подвижности |
Способ ионизации | импульсный коронный разряд (без радиоактивного источника) |
Габаритные размеры детектора (Д × Ш × В), мм, не более | 410 × 110 × 170 |
Масса, кг, не более | 3,7 |
Обнаруживаемые взрывчатые вещества |
|
Обнаруживаемые наркотические средства и психотропные вещества | каннабиоиды (гашиш и марихуана), опиаты (морфин, героин, кодеин, фентанил), амфетамины (амфетамин, метамфетамин, МДМА), кокаин и др. |
Обнаруживаемые опасные химические агенты |
|
Компьютерные интерфейсы связи | Ethernet, USB (×2), Wi-Fi (опционально) |
Габаритные размеры упаковки (Д × Ш × В) | 550 × 225 × 420 мм |
Общий вес полного комплекта с упаковочной тарой | 14 кг |
Идентификатор токсичных химикатов, биологических агентов и взрывчатых веществ
ПРС «ХимЭксперт-Т» является техническим средством досмотра для оперативной идентификации подозрительных предметов и веществ, выявленных в личных вещах, багаже или ручной клади пассажиров при ручном досмотре или на рентгенотелевизионном оборудовании.
Устройство предназначено для идентификации химических и биологических веществ в жидком, твёрдом и сыпучем виде методом спектроскопии комбинационного рассеяния. При этом не требуется брать пробы и контактировать с веществом.
Принцип действия | спектроскопия комбинационного рассеяния (рамановская спектроскопия) |
Объекты для анализа | жидкости, порошки, твердые тела, в том числе в прозрачной упаковке |
Проведение измерений | без взаимодействия с веществом, в т. ч. сквозь герметичный контейнер |
Время анализа | от 5 до 60 сек. |
Режимы анализа |
|
Длина волны лазера | 532 нм |
Спектральное разрешение | 5–8 см−1 |
Спектральный диапазон | 100–4000 см−1 |
Мощность лазерного источника | не более 30 мВт |
Время автономной работы | до 8 часов |
Габаритные размеры (Д × Ш × В) | 270 × 160 × 130 мм |
Вес | 3 кг |
Габаритные размеры упаковки (Д × Ш × В) | 550 × 225 × 420 мм |
Общий вес полного комплекта с упаковочной тарой | 11 кг |
Идентификатор токсичных химикатов и взрывчатых веществ
Принцип действия | спектроскопия комбинационного рассеяния (рамановская спектроскопия) |
Время анализа | от 5 до 60 сек. |
Режимы анализа |
|
Длина волны лазера | 532 нм |
Спектральное разрешение | 5–8 см−1 |
Спектральный диапазон | 100–4000 см−1 |
Мощность лазерного источника | не более 30 мВт |
Интерфейсы | USB, Bluetooth |
Время автономной работы | до 8 часов |
Габаритные размеры (Д × Ш × В) | 220 × 90 × 290 мм |
Вес | 2 кг |
Ионно-дрейфовые детекторы
Ионно-дрейфовые детекторы «Кербер» предназначены для обнаружения следовых количеств малолетучих и летучих органических веществ, в т. ч. токсичных, аварийно химически опасных веществ (АХОВ), взрывчатых, наркотических в воздухе контролируемых объектов, на поверхности различных предметов, на пальцах и одежде людей.
Устройство может использоваться в составе досмотрового комплекса на объектах транспортной инфраструктуры в качестве обнаружителя следов взрывчатых веществ.
Аналитический принцип детектирования | спектрометрия ионной подвижности (DT-IMS) |
Способ ионизации | импульсный коронный разряд (без радиоактивного источника) |
Габаритные размеры детектора (Д × Ш × В), мм, не более | 410 × 110 × 170 |
Масса, кг, не более | 3,7 |
Обнаруживаемые взрывчатые вещества |
|
Обнаруживаемые наркотические средства и психотропные вещества | каннабиоиды (гашиш и марихуана), опиаты (морфин, героин, кодеин, фентанил), амфетамины (амфетамин, метамфетамин, МДМА), кокаин и др. |
Время непрерывной автономной работы со штатным блоком аккумуляторных батарей, час, не менее | 4 |
Время очистки детектора при нормальных условиях эксплуатации, мин., не более | 3 |
Компьютерные интерфейсы связи | Ethernet, USB (×2), Wi-Fi (опционально) |
Стационарный рамановский анализатор жидкостей
Прибор предназначен для оперативной идентификации бутилированных жидкостей и оптимизирован для использования при предполётном досмотре ручной клади и багажа пассажиров, позволяя выявлять все основные вещества из Перечня опасных веществ, запрещённых к перевозке на борту воздушного судна.
Идентифицируемые вещества |
|
Допустимый размер ёмкости с идентифицируемым веществом | от 100 до 5000 мл |
Время идентификации объекта | 1–30 сек. |
Габаритные размеры | 500 × 330 × 1400 мм |
Вес | не более 55 кг |
Детектор взрывчатых и наркотических веществ
Габаритные размеры встраиваемого модуля, мм, не более | 350 × 210 × 220 |
Масса встраиваемого модуля, кг, не более | 5 |
Время очистки устройства отбора пробы при попадании на него большого количества ВВ, мин., не более | 2 |
Время установления рабочего режима, мин., не более | 20 |
Время измерения, с, не более | 4 |
Режим работы | непрерывный, круглосуточный |
Компьютерные интерфейсы связи | Ethernet (TCP/IP), USB, «сухой контакт» |
Компактный автоматический обнаружитель взрывчатых и наркотических веществ
Габаритные размеры (В × Ш × Г), мм, не более | 280 × 200 × 115 |
Масса, кг, не более | 3,5 |
Время очистки устройства отбора пробы при попадании на него большого количества ВВ, мин., не более | 2 |
Время установления рабочего режима, мин., не более | 15 |
Пропускная способность (учитывая время отбора пробы, обнаружения и идентификации целевых веществ), чел./мин. | 15–20 |
Режим работы | непрерывный, круглосуточный |
Компьютерные интерфейсы связи | Ethernet (TCP/IP), USB, «сухой контакт» |
Комплексное техническое средство досмотра
Количество зон детектирования | 18 |
Отображение места нахождения обнаруженного предмета на дисплее, встроенном в перемычку металлодетектора | наличие |
Отображение места нахождения обнаруженного предмета на торцах боковых панелей (светодиодные полосы) | наличие |
Степень локализации обнаруженного предмета | точная |
Пропускная способность | 60 чел./мин. |
Диапазон настройки базовой чувствительности | 1–100 % |
Шаг настройки базовой чувствительности | 1 % |
Независимая регулировка чувствительности по 6 горизонтальным уровням | ±99 % относительно базовой |
Независимая регулировка чувствительности каждой панели в 6 уровнях | ±99 % относительно базовой |
Класс обнаружения в соответствии с ГОСТ Р 53705-2009 | 4 |
Класс селективности в соответствии с ГОСТ Р 53705-2009 | Г |
Габаритные размеры прохода (В) х (Ш) х (Г) | 2030 × 760 × 482 мм |
Габаритные размеры прибора (В) х (Ш) х (Г) | 2210 × 1030 × 482 мм |
Вес | от 153 кг (в зависимости от комплектации) |
Периодичность технического обслуживания | 2 раза в год |
Детектор взрывчатых и наркотических веществ
Габаритные размеры корпуса, мм | 350 × 300 × 170 |
Масса, кг, не более | 10 |
Время очистки устройства отбора пробы при попадании на него большого количества ВВ, мин., не более | 2 |
Время установления рабочего режима, мин., не более | 20 |
Время отбора пробы, с, не более | 2 |
Время анализа пробы, с, не более | 15 |
Режим работы | непрерывный, круглосуточный |
Компьютерные интерфейсы связи | Ethernet (TCP/IP), USB, «сухой контакт» |
Автоматизированная система обнаружения токсичных химикатов и отравляющих веществ
Аналитический принцип детектирования | биполярная спектрометрия ионной подвижности |
Способ ионизации | импульсный коронный разряд (без радиоактивного источника) |
Габаритные размеры датчика (Д × Ш × В), мм | 225 × 110 × 142 |
Масса датчика, кг | 1,9 |
Обнаруживаемые опасные химические агенты | аварийно химически опасные вещества: сероводород, хлористый водород (соляная кислота), фтористый водород (плавиковая кислота), сернистый газ (сернистый ангидрид), хлор, аммиак, азотная кислота и др.; боевые отравляющие вещества: зарин (GB), зоман (GD), Ви-Экс (VX), горчичный газ (иприт, HD), люизит (L), фосген / дифосген (CG), хлорбензальмалонодинитрил (CS), дибензоксазепин (CR), синильная (цианистоводородная) кислота / цианиды |
Режим работы | непрерывный, круглосуточный |
Время непрерывной работы (от сетевого блока питания), суток, не менее | 30 |
Компьютерные интерфейсы связи | Ethernet (TCP/IP), USB, «сухой контакт», Wi-Fi, LoRa 433 MHz (опционально) |
Обнаружитель биоаэрозолей
Аналитический принцип | проточная газовая цитофлуориметрия |
Длина волны излучения светодиодного источника | 280 нм, 365 нм |
Диапазон размеров анализируемых аэрозольных частиц | 1–10 мкм |
Объёмная скорость прокачки воздуха | до 20 л/мин. |
Число каналов регистрации светорассеяния и их спектральная характеристика | один (280 ± 10 нм) |
Тип и число фотоприемников и режим их работы | 4 (четыре) фотоэлектронных умножителя, режим счёта фотонов с термостабилизацией |
Быстродействие | не хуже 15 с |
Вероятность обнаружения биологических аэрозолей в концентрациях, соответствующих порогу чувствительности | не менее 0,95 |
Вероятность ложных срабатываний при отсутствии в воздухе биологических аэрозолей | не более 0,05 |
Наличие геопозиционирования | GPS / ГЛОНАСС (опционально) |
Наличие коммуникационных портов | USB, Ethernet |
Наличие встроенной энергонезависимой памяти | 4 Гб |
Потребляемая мощность | до 80 Вт |
Масса | 7,3 кг |
Габаритные размеры (В × Ш × Г) | 380 × 225 × 180 мм |
Идентификатор биологических агентов
Объекты анализа | смывы с поверхностей, биологические жидкости |
Выявляемые биологические агенты | бактериальной и вирусной природы, включая коронавирус SARS-CoV-2 (COVID-19) |
Время анализа | 30 минут |
Габаритные размеры | 125 × 125 × 230 мм |
Масса | 3,9 кг |
Габаритные размеры чипа | 35 × 35 × 3 мм |
Объём реакционной смеси в чипе | 25–50 мкл |
Рекомендованный объём реакционной смеси в чипе | 50 мкл |
Точность поддержания температуры | ±0,1 °C |
Скорость нагрева | 12 °C/сек. |
Скорость охлаждения | 6 °C/сек. |
Комплекс обнаружения и идентификации взрывчатых веществ, опасных химических и биологических агентов
Аналитический принцип детектирования | проточная цитофлуориметрия |
Обнаруживаемые опасные химические агенты | любые биоаэрозоли (взвешенные в воздухе частицы токсинов, бактерий и вирусов) с характерным размером частиц 1–10 мкм |
Предел обнаружения биологических аэрозолей | 5 × 10−5 мг/л |
Быстродействие | не хуже 15 с |
Габаритные размеры | 380 × 225 × 180 мм |
Масса | 7,3 кг |
Потребляемая мощность | до 80 Вт |
Электропитание | 220 В, 50 Гц или от аккумуляторных батарей |
Время выхода на режим | не более 20 мин. |
Время непрерывной работы | до 45 суток |
Интерфейсы связи | USB, Ethernet, Wi-Fi, «сухой контакт» |
