При нахождении контролируемого объекта вне статического состояния датчик измеряет результат по взаимному воздействию не только вектора земной гравитации, но и всех векторов по ускорению и вибрации, воздействующие на измеряющий объект. Инклинометры используются при строительстве железных дорог, мостов, автомагистралей, опор фундамента крупных генераторов и других объектов.
Канадская компания Measurand является лидером в разработке и производстве приборов для геотехнического мониторинга деформаций. 3D-мониторинг был основной деятельностью Measurand с момента основания в 1993 году. Начав с запатентованных оптоволоконных датчиков изгиба и скручивания, Measurand стала лидером в индустрии измерения захвата движения человека и реализовывала свои проекты для киноиндустрии и анимации. В 2006 году компания Measurand представила на рынке первое поколение приборов ShapeArray, которые стали символом перехода от работы с измерениями движения человека к измерению параметров земли. Все инструменты и продукты ShapeArray производятся в Канаде на предприятии, которое сертифицировано по стандарту ISO 9001: 2015. Ежемесячно через систему обеспечения качества проходит около 4500 приборов ShapeArray.
Компания «СОДИССТОР», входящая в ГК «СОДИС Лаб», является эксклюзивным дистрибутором Measurand в России.

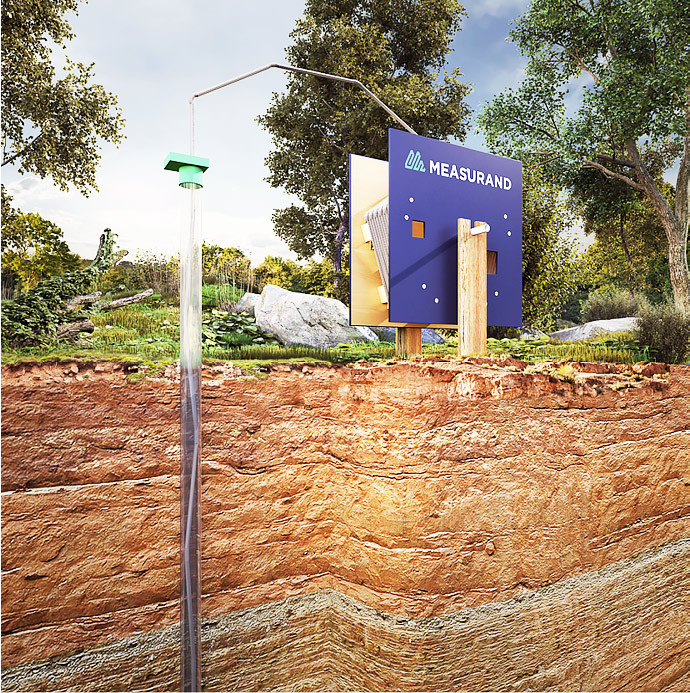

ShapeArray — это инклинометр для геотехнического мониторинга, созданный с использованием уникальной технологии Measurand. Устройство позволяет получить подробную картину движений в подземных пластах.
Прибор измеряет деформацию грунта и сооружений в режиме реального времени. ShapeArray можно устанавливать по вертикали, по горизонтали или по дуге для автоматизации измерений деформации и контроля эллиптичности тоннелей. Конструкция данного инклинометра, представляющая собой жёсткие измерительные сегменты из нержавеющей стали с гибкими соединениями, обеспечивает долговечность и простоту установки с помощью транспортировочной катушки. Каждый сегмент ShapeArray включает трёхосный датчик наклона MEMS, микропроцессор и цифровой датчик температуры. Данные ShapeArray доступны в режиме реального времени, что позволяет инженерам и конструкторам снижать степень риска и экономить финансовые средства за счёт принятия более обоснованных и быстрых решений.
Запатентованная система циклической установки обеспечивает стабильную посадку прибора как в исправные, так и в деформированные направляющие трубы. ShapeArray можно монтировать в обсадные трубы различных типов и размеров, включая стандартные инклинометрические трубы с направляющими пазами. В сравнении с другими инклинометрами данная система отличается простотой установки и устойчивостью к деформации.
Оголовок трубы, удерживающий инклинометр, позволяет легко и эффективно выполнить монтаж прибора и защищает его от попадания грязи и мусора.
Конструкция SAAV обеспечивает максимальную гибкость и широкие возможности контроля. С помощью удлинителей и специальных вспомогательных сегментов, не содержащих датчики, можно оптимизировать конструкцию инклинометра, размещая измерительные сегменты только в исследуемой зоне.
Наиболее продвинутая версия системы ShapeArray упрощает применение прибора для периодических наблюдений, за счёт удобной транспортировочной катушки. Помимо стандартных измерительных сегментов, возможно дополнить инклинометр удлинительными и соединительными сегментами, что открывает широкие возможности для масштабирования проектов.
Длина измерительных и дополнительных сегментов: 250 мм или 500 мм (от центра соединения до центра соединения).
Размеры направляющей трубы для установки SAAV:
Стандартная длина SAAV:
Длина удлинительного сегмента из стеклопластика: от 1 до 50 м.
Длина коммуникационного кабеля: 15 м в стандартном исполнении (максимальную длину кабеля см. в руководстве).
Точность системы: ±0,5 мм для ShapeArray длиной 30 м.
Точность одного измерительного сегмента: ±0,0050° (0,09 мм/м).
SAAV Extend — это соединительный сегмент для масштабирования проектов. Решение позволяет добавлять измерительные сегменты в существующую сеть датчиков. Сегмент SAAV Extend Lift Extension соединяет между собой существующую измерительную цепочку и дополнительные сегменты. Данная система подходит для ситуаций, когда необходимо увеличить зону измерений.
Длина сегмента: 500 мм (от центра соединения до центра соединения).
Наружные диаметры направляющей трубы и инклинометра: от 52 до 100 мм.
Наружный диаметр SAAV Extend: 49 мм.
Размеры направляющей трубы: 70 или 85 мм.
Минимальная длина удлинительного сегмента SAAV Extend Lift: 1 м.
Максимальная комплексная длина: до 200 м (сегменты по 500 мм).
Прочность на разрыв:
Водонепроницаемость: до 2000 кПа (200 м воды).
Давление воды — номинальные характеристика разъёмов:
Требования по электропитанию:
Точность системы: ±0,5 мм для ShapeArray длиной 30 м.
Точность сегмента: ±0,0050° (0,09 мм/м).
Длина сегмента: 1000 мм (от центра соединения до центра соединения).
Размеры направляющей трубы: от 27 до 54 мм.
Производитель рекомендует подбирать трубы под проектные нагрузки.
Для контроля насыпей не рекомендуется использовать трубу менее 49 мм (номинальный диаметр 2” Schedule 80 ANSI).
Стандартная длина SAAX: до 200 м.
Длина коммуникационного кабеля: 15 м в стандартном исполнении (максимальную длину кабеля см. в руководстве).
Точность системы: ±0,5 мм для ShapeArray длиной 30 м.
Точность сегмента: ±0,0050° (0,09 мм/м).
Длина сегмента: 500 мм (от центра соединения до центра соединения).
Стандартная длина: до 50 м.
Длина секции без датчика рядом с концом кабеля: 8,2 м в стандартной комплектации (терминатор сигнальной линии 0,33 м и удлинитель из гибкого гидрошланга 7,9 м).
Длина коммуникационного кабеля: 15 м в стандартном исполнении (максимальную длину кабеля см. в руководстве).
Точность определения формы скважины (абсолютная): ±10 мм для SAAScan длиной 32 м.
Точность определения формы скважины (относительная): ±1,5 мм для SAAScan длиной 32 м.
Точность сегмента: ±0,0050° (0,09 мм/м).
