В этой статье мы расскажем о процессах управления техническим документооборотом и рассмотрим один из сценариев применения BIM-технологии при согласовании технической документации в системе SODIS Building CM. В качестве примера будет выступать проект внедрения SODIS Building CM как единой информационной среды взаимодействия при проектировании и строительстве в крупной девелоперской компании «Синара-Девелопмент».
SODIS Building CM — это система, предназначенная для формирования единой информационной среды взаимодействия и автоматизации бизнес-процессов управления инвестиционно-строительными проектами. Она предоставляет функции: учёта и хранения проектной и технической документации, технического документооборота с поддержкой BIM-технологии, анализа информационных моделей объектов (BIM-моделей) и технической документации с выдачей замечаний, контроля графика реализации проекта, сопровождения строительства на базе информационной модели.
Система также обеспечивает возможность пользовательской гибкой настройки как основных, так и служебных бизнес-процессов, таких как административный и коммерческий документооборот, процессов проведения и учёта тендерных процедур при строительстве, а также формирования и передачи актуальной оперативной информации по реализации проектов в системы бизнес-аналитики.
Отметим, что решение SODIS Building CM является преднастроенной типовой конфигурацией для управления проектированием и строительством, входящей в семейство продуктов SODIS Building, разработанных на основе low-code платформы Lement Pro.
Более подробное описание линейки продуктов SODIS Building можно увидеть на нашем сайте по ссылке.
Назначение информационной модели объекта в системе SODIS Building CM
Информационная модель объекта как инструмент системы управления строительством предназначена для хранения и отображения актуальной информации об объекте в различных представлениях на разных стадиях реализации инвестиционно-строительного проекта. После загрузки модели в систему SODIS Building CM любые её компоненты (строительные элементы, компоненты инженерных сетей, оборудование, помещения, чертежи, документация, спецификации) могут стать объектами управления системы, наследуя при этом требуемую атрибутивную информацию.
Управление техническим документооборотом с поддержкой BIM-технологии
В рамках настроенной системы автоматизированы процессы согласования, перевыпуска, накопления и структурированного представления технической документации в связке с BIM-моделями по стадиям проектирования для соответствующих ролей пользователей. В системе контролируется версионность документации, реализованы механизмы работы с редакциями документов и управления замечаниями.
Рабочее место пользователя системы
Система SODIS Building CM с помощью встроенного редактора бизнес-процессов поддерживает возможность создания неограниченного количества бизнес-процессов, в том числе, есть возможность редактирования типовых преднастроенных схем процессов (маршрутов), что обеспечивает возможность гибкой адаптации системы под специфику организации технического документооборота конкретного заказчика.
В данной статье мы рассмотрим один из возможных сценариев работы с информационными моделями при решении задач управления техническим документооборотом на примере фрагмента процесса согласования комплекта рабочей документации (далее — РД) в системе.
Предполагается, что проектировщик работает на базе BIM-модели, и, как результат работ, выпускает раздел документации в формате pdf, а также BIM-модели в требуемом формате. В данном сценарии, в соответствии с графиком выпуска основных комплектов рабочих чертежей, для проектировщика создаётся задача по выпуску комплекта РД с предварительно заполненными атрибутами.

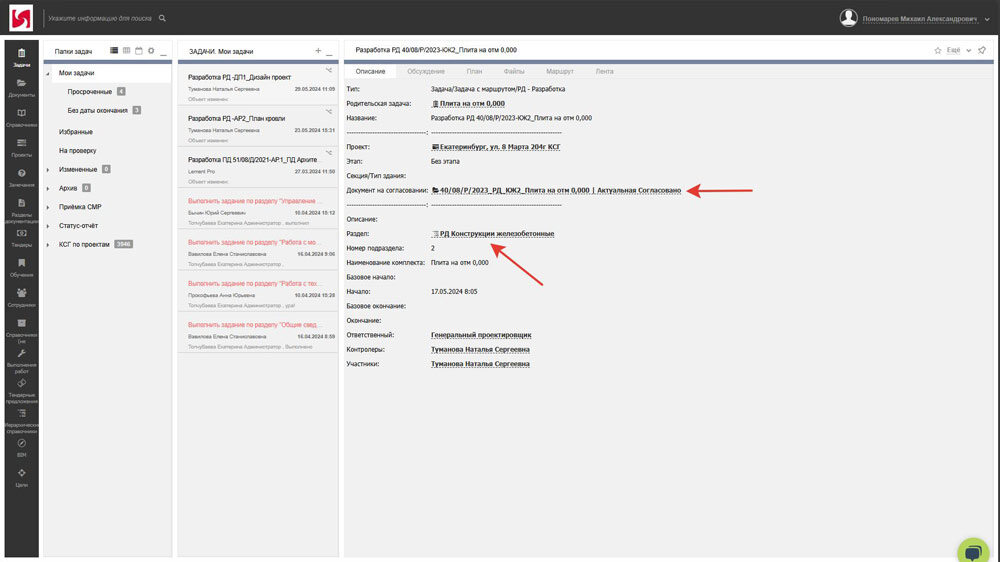

Задача с атрибутами
По маршруту проектировщику в автоматизированном режиме создаётся документ требуемого типа, и он прикладывает требуемые файлы документации.
Документ. Атрибуты заполнены по маршруту
Если это предписано регламентом работы, то проектировщик может прикрепить в виде файлов и BIM-модель в соответствующем формате. Также в карточке документа РД есть отдельное поле, ссылающееся на структурированный реестр BIM-моделей в системе.
В случае если регламентом предусмотрено требование к необходимости просмотра и рецензирования BIM-моделей комплекта РД в системе, то проектировщик загружает BIM-модель в системную категорию «BIM», а в карточке документа в поле «BIM» даёт ссылку из выпадающего списка реестра BIM-моделей.

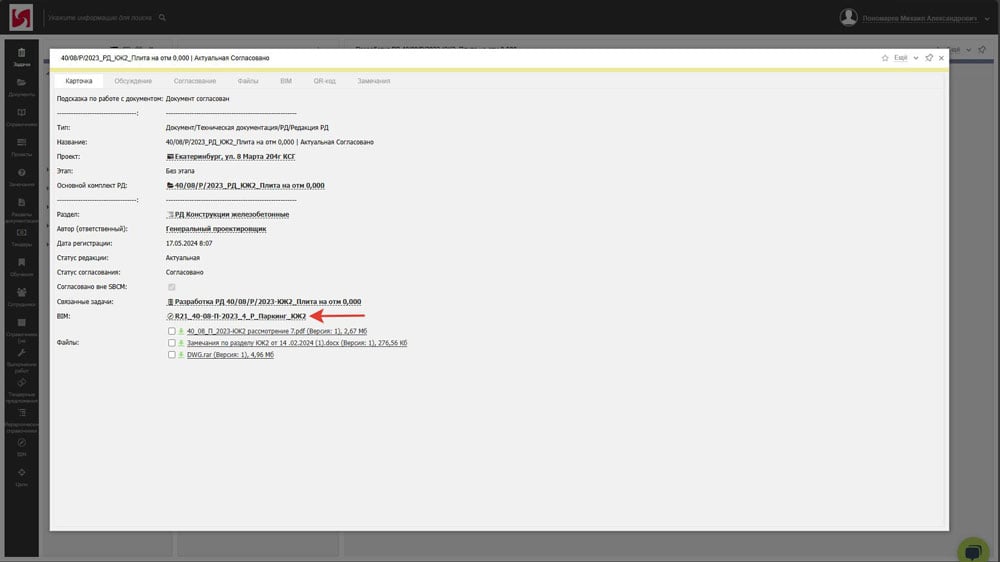

Связь с моделью
Процесс привязки модели
Процедура предоставления результатов работ проектировщика по данному документу (комплекту рабочей документации) на этом этапе завершается, он нажимает кнопку «Отправить на согласование», и документ (основной комплект РД) уходит по маршруту согласования далее.
На всех этапах согласования у участников маршрута в документе комплекта РД будет доступна вкладка «BIM» с ассоциированной с документом моделью.

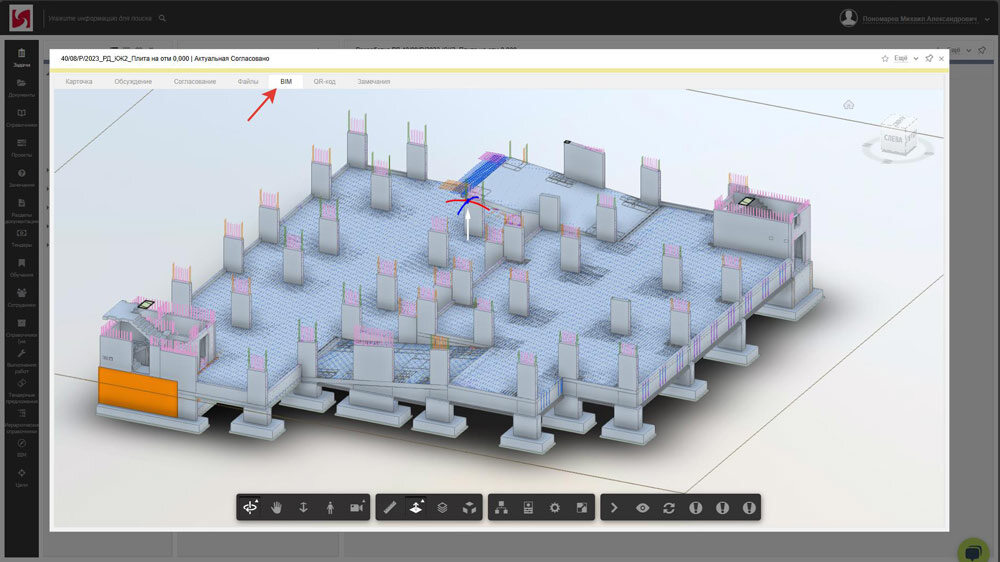

Ассоциированная с документом BIM-модель
Структура хранения и динамический реестр BIM-моделей в системе
Для системного управления, структурирования и просмотра BIM-моделей в системе предусмотрена отдельная категория «BIM», в которой в соответствии с преднастроенной структурой хранения BIM-моделей формируется динамический реестр BIM-моделей. Этот подход обеспечивает возможность применения BIM-моделей в различных сценариях: от проектирования и строительства до эксплуатации.
При загрузке BIM-модели в категорию «BIM» (в т. ч. сводной BIM-модели) система в автоматизированном режиме преобразует и индексирует все компоненты BIM-модели, записывает все имеющиеся атрибуты компонентов моделей в структуру данных, обеспечивающую возможность привязки любого объекта системы (задачи, документа, замечания, цели, материала, поручения, статуса и пр.) к любому объекту BIM-модели.
Категория «BIM» и реестр BIM-моделей
Такой подход обеспечивает возможность «участия» и «эволюции» компонентов BIM-модели вместе с объектами системы в различных информационных срезах, бизнес-процессах, реестрах и пр. с единым достоверным источником первичных данных.
Кроме того, обеспечивается возможность гибкого разделения прав доступа, удобство организации рабочих мест внешних и внутренних пользователей заказчика по ролям и этапам строительного проекта или портфелей проектов.
